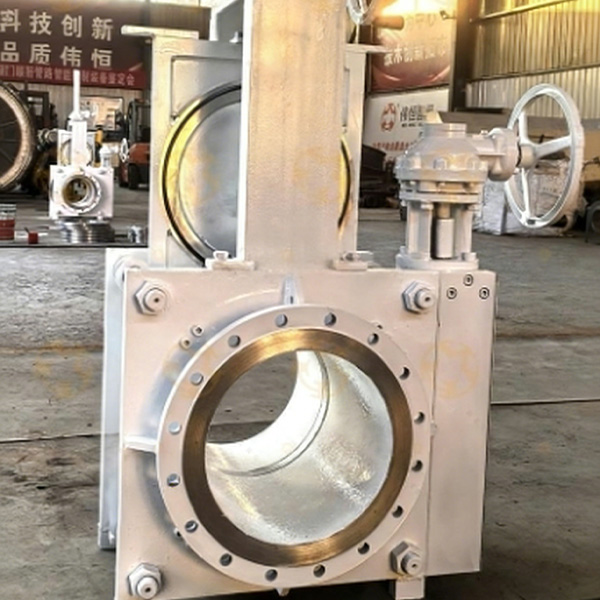

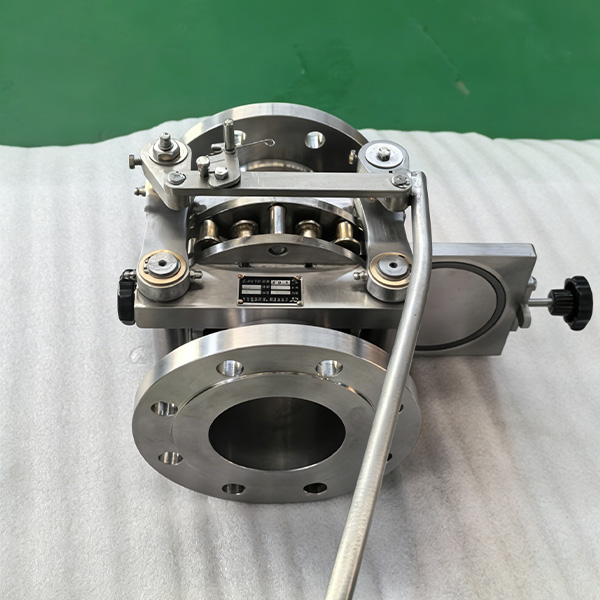

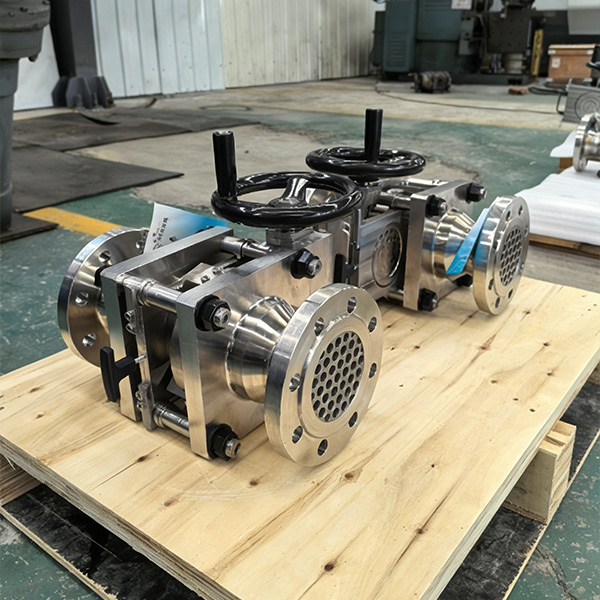

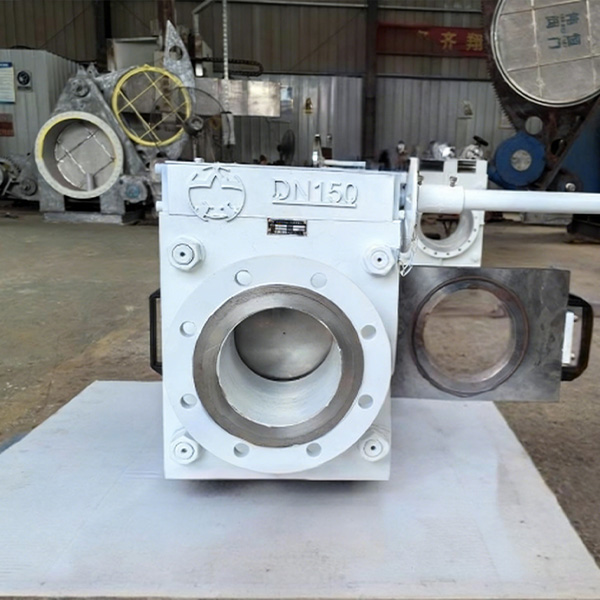

高压型快切盲板 | DN50‑DN600 管道盲板,适用于中小口径高压工况

高压型快切盲板适用于中小口径高压管线的盲板抽堵作业,仅需一名工作人员操作执行机构松开阀体并移动盲板到位,3-5 分钟内即可完成作业;可根据现场需求选配手动、电动或气动执行机构,操作更安全高效。适用于气体、液体等介质,符合 GB/T9119-2010 标准,广泛应用于炼油、化工、水泥等行业。
山东伟恒阀门科技有限公司

山东伟恒阀门科技有限公司

查看供应商
注册资本 1088 万元人民币
成立时间 2006-04-24
员工人数 60–100 人
地址 山东省淄博市临淄区
经营范围 阀门、管件、高压螺栓、过滤器、机械配件加工、销售,橡塑制品、机电设备、建筑材料销售。(依法须经批准的项目,经相关部门批准后方可开展经营活动)
月产能 阀门及盲板 300–1000 台 / 套
产品详情
产品规格

产品概述

高压型快切盲板是专为中小口径高压管线抽堵作业设计的专用管道配件,结构紧凑、采用高压密封设计,仅需一名操作人员即可在 3-5 分钟内完成盲板的插入 / 抽出作业;可选配手动、电动或气动执行机构,进一步提升操作安全性与效率,是高压工艺管线中频繁检修与隔离作业的理想选择。

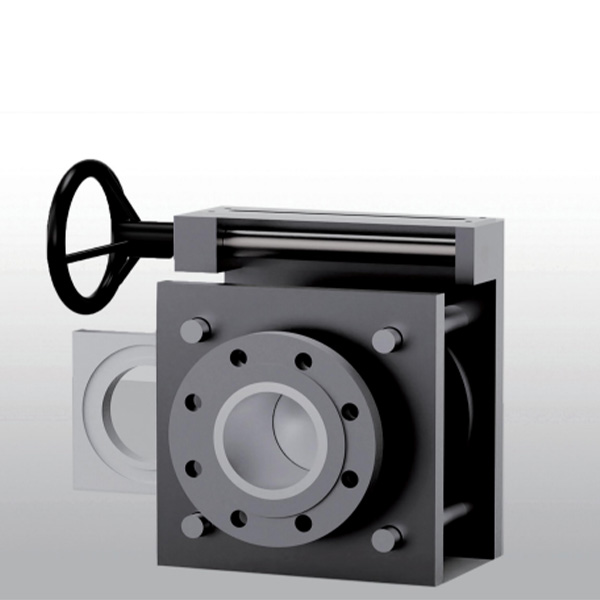

核心结构与部件

  • 左 / 右盲体:与滑动盲板共同构成主密封结构,在高压工况下保障密封可靠性。
  • 滑动盲板:实现管线隔离与通断的核心部件,通过丝杠副实现水平移动。
  • 支撑轴:为盲板提供稳定支撑,确保滑动顺畅。
  • 手轮 / 丝杠副:传递扭矩,松开阀体并调节盲板位置。
  • 执行机构(可选):可配备电动或气动执行机构,实现自动化操作,提升安全性与效率。

核心优势

  • 高压适配:覆盖 PN1-PN40 压力等级,适用于高压管线系统。
  • 快速作业:3-5 分钟完成抽堵,大幅缩短中小口径管线停机时间。
  • 密封可靠:采用高性能密封材料与结构,在高压工况下实现零泄漏。
  • 驱动灵活:支持手动、电动、气动三种驱动方式,适配不同现场需求。
  • 安全高效:替代人工操作,降低高压环境下的劳动强度与作业风险。
  • 结构紧凑:体积小巧,便于安装与维护,适合空间受限的场景。

适用行业

  • 炼油行业:乙烯炉、除焦线、蒸汽管路、分馏器隔离、火炬气管线等。
  • 化工行业:反应器排污口、化学清洗隔离装置、再生气体管道、转运管线、混合介质管线等。
  • 水泥行业:成品物料管线、油库罐区、石油化工储罐、天然气储罐、装卸站等。

选择理由

  • 高效检修:最大限度减少中小口径高压管线停机时间,提升生产效率。
  • 高压密封:在 PN40 压力下仍具备可靠密封性能,保障安全运行。
  • 驱动方式灵活:手动、电动、气动三种驱动方式,满足不同操作需求。
  • 操作安全:降低危险高压环境下的人工操作风险。
  • 标准合规:符合国家及国际标准,确保兼容性与可靠性。
  • 使用寿命长:优质材料与坚固设计,在恶劣高压工况下延长产品使用寿命。

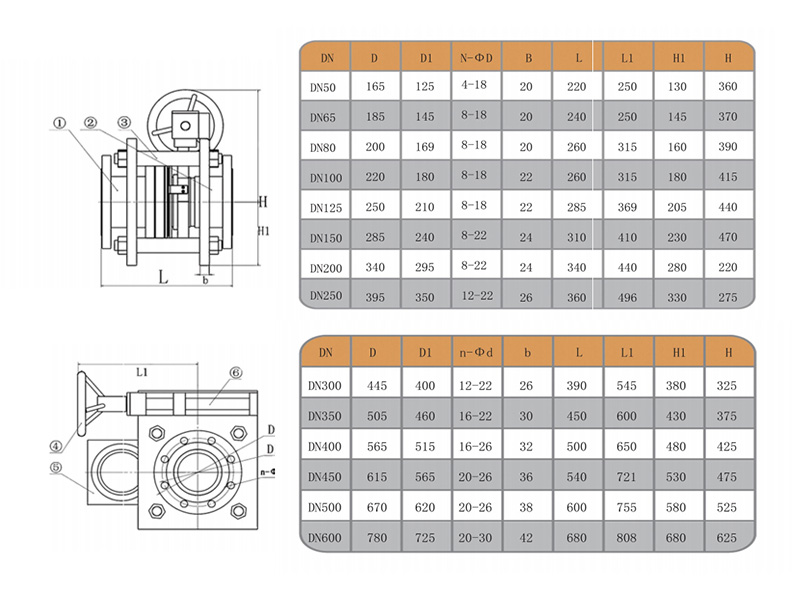

公称通径
DN50–DN600
公称压力
PN1–PN40
设计温度
-20℃ ~ +245℃
适用介质
气体、液体等流体
阀体材质
碳钢、不锈钢、特殊材料(双相钢、钛合金等)
盲板材质
碳钢、不锈钢、特殊材料(双相钢、钛合金等)
密封材料
橡胶、硅橡胶、氟橡胶等
驱动方式
手动,电动,气动
法兰标准
GB/T9119-2010 PN10
