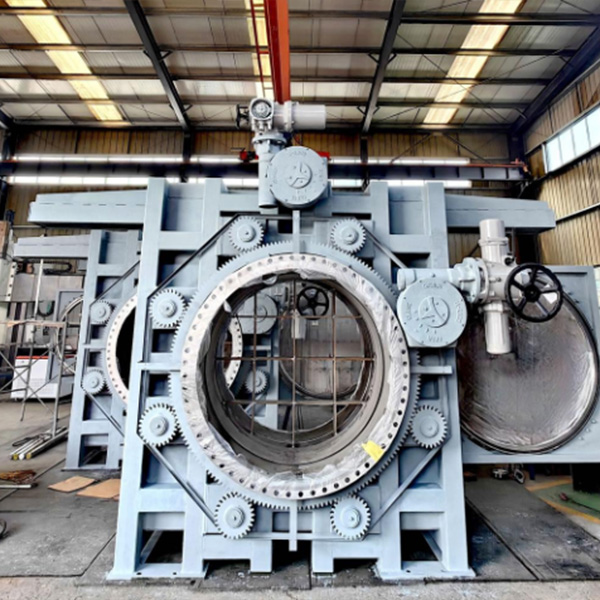

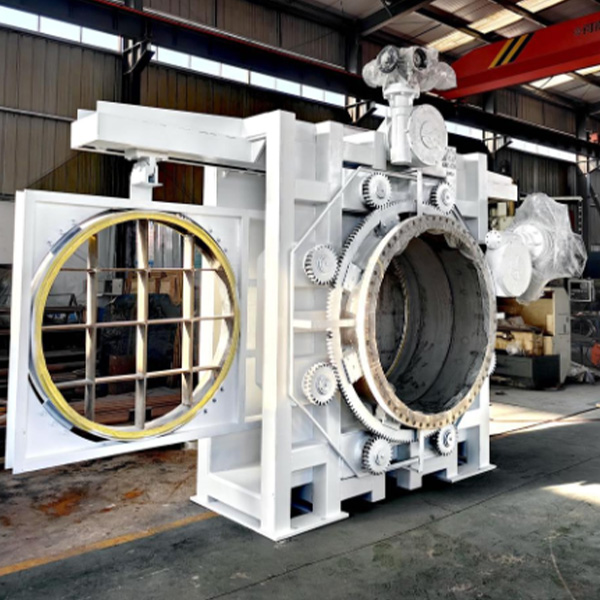

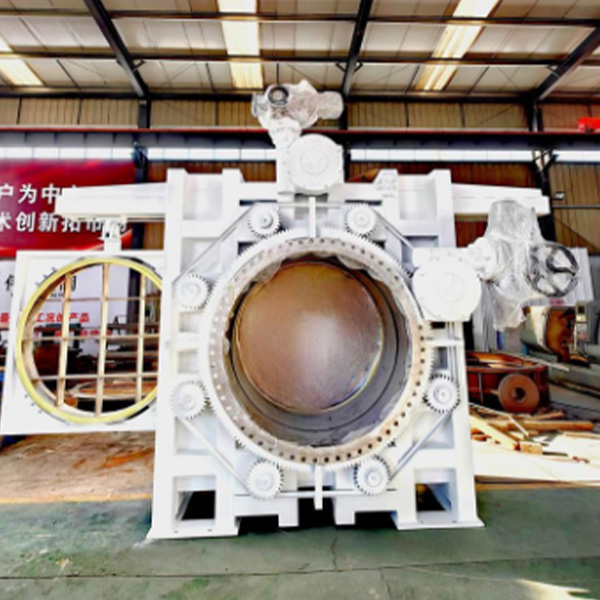

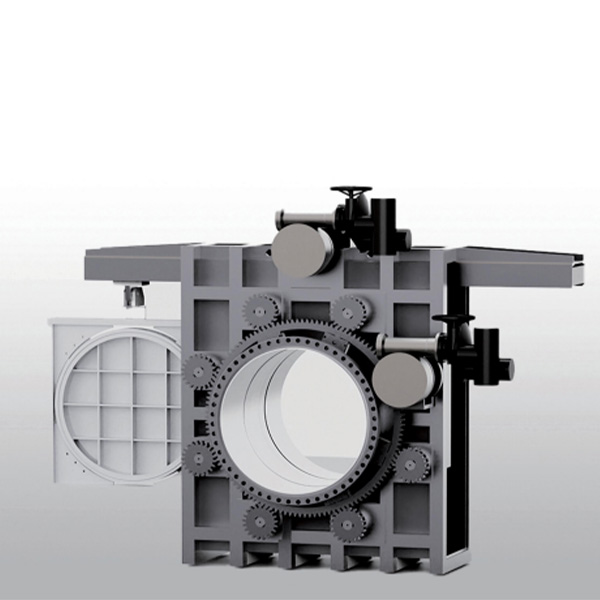

多点型快切盲板 | 通径 DN500‑DN2600 管道盲板，适用于大口径高压工况

多点型快切盲板适用于大口径高压管线的盲板抽堵作业，仅需一名工作人员操作电动执行机构松开阀体并移动盲板到位，3-9 分钟内即可完成作业；可根据现场需求选配手动或电动执行机构，替代人工更安全高效。适用于气体、液体等介质，符合 HG/T20623-2009-B 150LB 标准，广泛应用于炼油、化工、水泥等行业。
发送消息 联系供应商

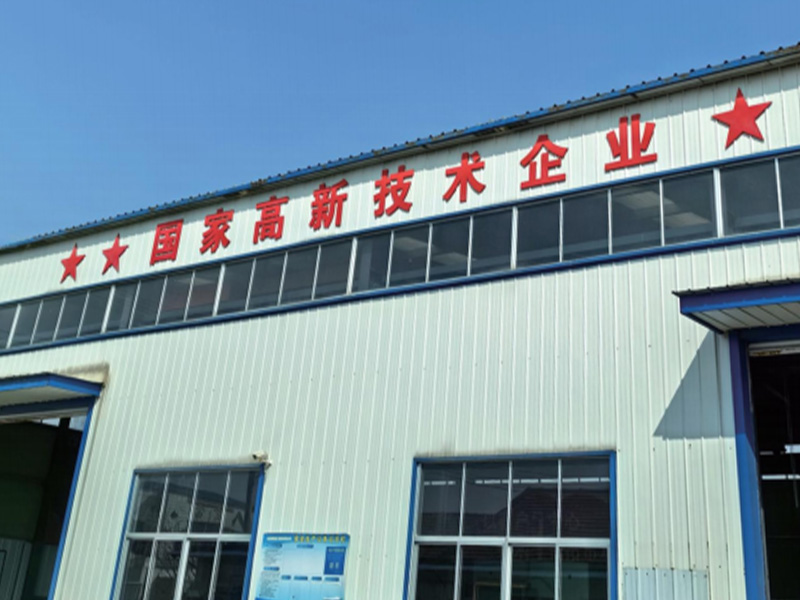

山东伟恒阀门科技有限公司

山东伟恒阀门科技有限公司

查看供应商
注册资本 1088 万元人民币
成立时间 2006-04-24
员工人数 60–100 人
地址 山东省淄博市临淄区
经营范围 阀门、管件、高压螺栓、过滤器、机械配件加工、销售，橡塑制品、机电设备、建筑材料销售。（依法须经批准的项目，经相关部门批准后方可开展经营活动）
月产能 阀门及盲板 300–1000 台 / 套
产品详情
产品规格

产品概述

多点型快切盲板是专为大口径高压管线抽堵作业设计的专用管道配件，采用多点式夹紧结构与水平滑动机构，仅需一名操作人员即可在 3-9 分钟内完成盲板的插入 / 抽出作业；可选配手动或电动驱动装置，进一步提升操作安全性与效率，是大口径高压工艺管线中频繁检修与隔离作业的理想选择。

核心结构与部件

  • 固定 / 活动盲体：与滑动盲板共同构成主密封结构，在高压工况下保障密封可靠性。
  • 滑动盲板：实现管线隔离与通断的核心部件，通过走板执行机构实现水平移动。
  • 丝杠副与齿轮机构：传递扭矩，释放夹紧力并驱动盲板移动。
  • 加强框架：为整个机构提供坚固支撑，适配大口径高压工况。
  • 波纹补偿器：吸收热膨胀与管线位移，维持密封完整性。

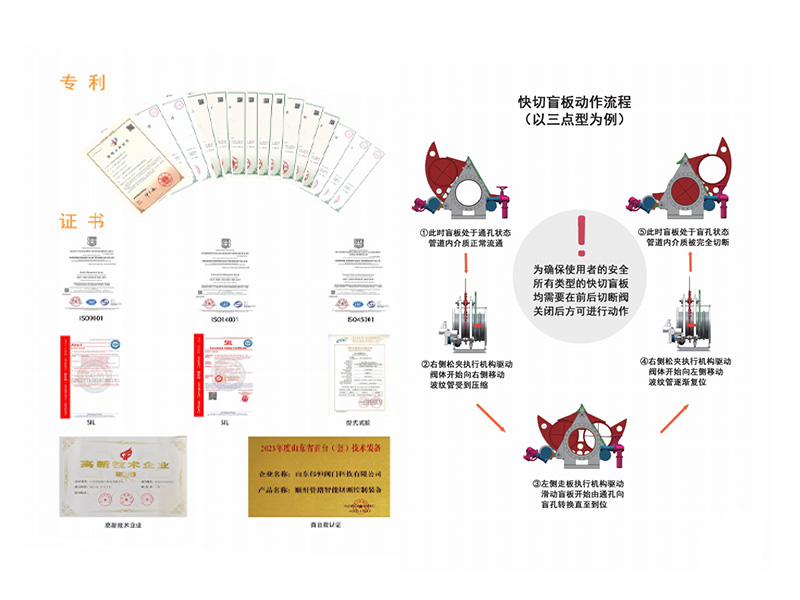

  • 执行机构：松夹执行机构与走板执行机构协同工作，实现盲板快速切换。

核心优势

  • 大口径高压适配：覆盖 DN500-DN2600，适用于最高 PN5 级压力的高压管线。
  • 快速作业：3-9 分钟完成抽堵，大幅缩短大口径管线停机时间。
  • 多点夹紧：确保密封力均匀分布，高压工况下密封可靠。
  • 驱动灵活：支持手动、电动两种驱动方式，适配不同现场需求。
  • 安全高效：替代人工操作，降低高压环境下的劳动强度与作业风险。
  • 可定制化：DN≥2000 规格支持尺寸、材质、法兰标准定制，满足项目特殊需求。

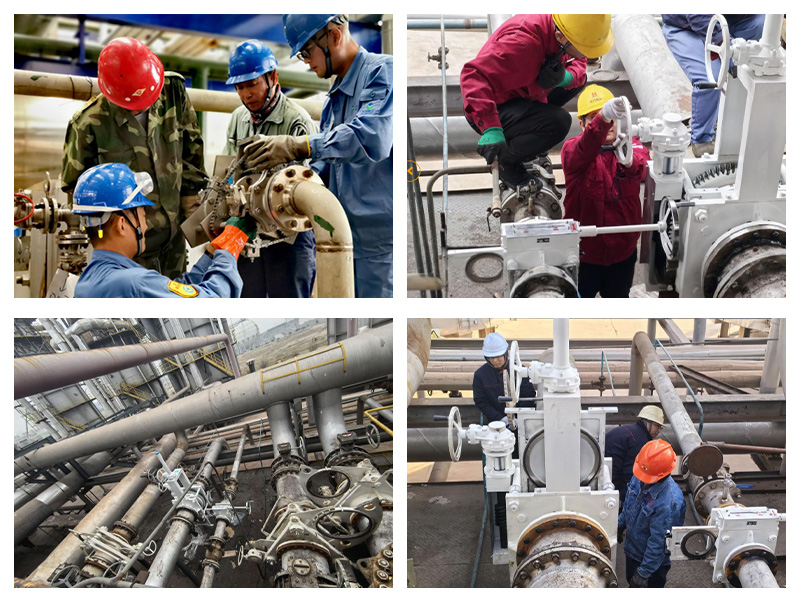

适用行业

  • 炼油行业：乙烯炉、除焦线、蒸汽管路、分馏器隔离、火炬气管线等。
  • 化工行业：反应器排污口、化学清洗隔离装置、再生气体管道、转运管线、混合介质管线等。
  • 水泥行业：成品物料管线、油库罐区、石油化工储罐、天然气储罐、装卸站等。

选择理由

  • 高效检修：最大限度减少大口径高压管线停机时间，提升生产效率。
  • 高压密封：多点式夹紧结构，在高压工况下实现零泄漏。
  • 大口径兼容：覆盖 DN500-DN2600，满足大型高压工业管线需求。
  • 操作安全：电动驱动降低危险高压环境下的人工操作风险。
  • 标准合规：符合国际法兰标准，确保兼容性与可靠性。
  • 使用寿命长：优质材料与加强框架设计，在恶劣工况下延长产品使用寿命。

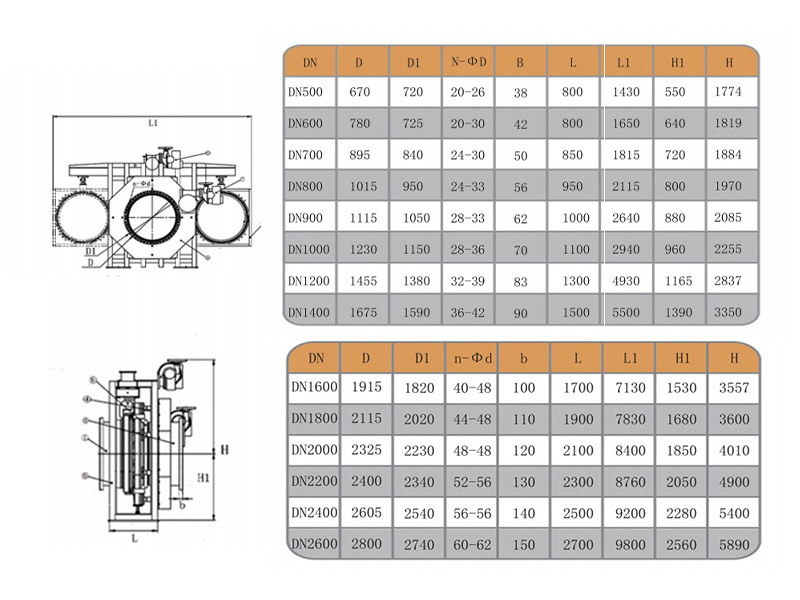

公称通径
DN500–DN2600
公称压力
PN1–PN5
设计温度
-20℃ ~ +245℃
适用介质
气体、液体等流体
阀体材质
碳钢、不锈钢、特殊材料（双相钢、钛合金等）
盲板材质
碳钢、不锈钢、特殊材料（双相钢、钛合金等）
密封材料
橡胶、硅橡胶、氟橡胶等
驱动方式
手动，电动
法兰标准
HG/T20623-2009-B 150LB PN10 (≤DN2000); ≥DN2000 可定制
